長い間ご苦労様500XJ 素直に育って下さいD50HTJ
lin lin 特製スライドベースを使用しているため、プロジェクターを変更しても投射距離変更がすごく楽です！
スライドベースが欲しい方がいましたら製作いたしますよ！
（毎日、少しづつ書き込んでおりますが、１月１０日分が終わっておりません）
待望のいるか(VPH-D50HTJ)が配達された。これから、大切に育てなくてはいけない。床に仮置きして調教方法を勉強する。取説を読んでみると、前に使用していたVPH-500XJには無い単語が沢山あるではないか。いるか語の勉強からしなければならない。絵を見て、前後関係から意味を考え、適当にいじくり回す。何とか見える絵になったので、予習終了。
第一印象 眩しいくらいに明るい！ フォーカスが良い！
部屋のドアを開けたままにしていたら、末娘（２歳）が目玉を触ったらしい、指紋がベタベタ付いている。初日から、目玉磨きとは、幸先が良くない。１枚目の目玉はプラスチックであるので、埃をブロアーで飛ばしてから、レンズグリーニングペーパーにレンズクリーニング液（ともにフジフィルム製）を付けて、丁寧に磨く。指紋には、油が多く含まれているので、何回も磨かなくてはいけない。（途中で、ブロアーをかけるのを忘れずに）
天吊りにするために、投射距離を確認する。lin lin 特製スライドベースを一番前に移動しても、2cm長いかもしれない。ロック用ナットを短い物にするとか、取付ベースを前後逆にするとか、色々考えたが、吊り金具が明日届いてから考えることにした。
今日は、いるかの天吊り日
工具の確認です。紐（今回は毛糸）、セロテープ（紐の固定用）、メジャー（金属製以外で５ｍ以上の物）、ラチェットレンチ、モンキースパナ、電動ドライバー、音楽CD（BGM用）、その他。

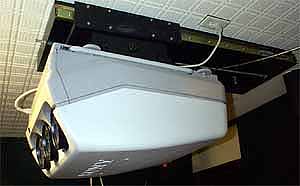

午後１時に友人２人が来てくれて、500XJを降ろす。（長い間お疲れさま。いい人の所に嫁いで下さい）純正の吊り金具を、lin
lin特製スライドベースに取り付け、３人がかりで吊り金具に引っかけておしまい。ここまでは簡単です。これから の調教が大変なんですよね。
スクリーン上に、糸を張る。これをしておかないと時間がかかる上、きちんと調整できないので、必ずするように習慣を付ける。縦横中央に１本づつ張り、スクリーンセンターを出す。次に、スクリーンの端から2cm位の所に、縦横各２本張る。
これ が、歪みを取る目安にる。雑誌を見ると、スクリーン枠にシールなどを、４カ所貼るように書いてあるが、それだ とスクリ ーンセンターが良くわからないし、歪みの出方が良くわからない。（目の錯覚で、直線が曲線に見たりする。疲れてくると、
ますますわからなくなる）
スクリーンの取付。lin lin特製スライドベースとスチュアートのスナップフレームを使用しているので、取付が簡単。
設置 寸法に、合わせて（スクリーンの前後は、自分の吊したい場所、左右は、壁より緑の目玉の中心の距離を測って、同じ長さが スクリーンセンターになるように）、天井にスクリーン幅より若干広めにヒートンをねじ込む。この時は、仮止
めとしておく。 次に、スクリーンフレームの左右にインシュロックタイを通して輪を作る。先ほど天井に着けた、ヒートンに、輪を引っかけて
吊した感じをつかんでみる。スクリーンの高さは、インシュロックの数で調整して、高さの良い点を探す。高さが決まったとこ ろで、緑の目玉と、スクリーンの左右の辺で２等辺３角形が出来るように、スクリーンを左右前後に動かす。動かし方は、動
かしたい方の壁にヒートンを取り付けて、紐を付けその先にインシュロックタイを付けスクリーンフレームにつなぐ。少しずつ インシュロックタイを縮めていき、２等辺３角形を正確に作る。その時に、左右上下の傾きに注意すること。フレームの上に水準器
を置いて確認しながらする。
床から、緑の目玉の中心とスクリーンセンターの距離の差（垂直距離）と、緑の目玉の中心ーとスクリーンまでの水平距離を測って、打ち込み角を計算する。この時打ち込み角が、13.5度よりも小さくなるようにする。
小さくなった分だけ、いるかのお尻を下げる。
仮止めのスクリーンに対して、いるかの位置を出す。ここで偉力を発揮するのが、lin
lin特製スライドベースである。 前後に90cmほど動くようになっているので、スクリーンやプロジェクターが変わっても問題がない。スクリーンセンターより、
緑の目玉の中心までの距離を測り、所定の寸法（打ち込み角を考慮のこと）にして、ロックする。今一度２等辺３角形のチェッ クをする。いるかが、横を向いているといけないので、プロジェクター後方の取付ボルトからの距離も左右同じようにな
るようにする。これで、スクリーンに対しているかが、直角にセンターに向かって取り付けられる。
スクリーンいるかの位置が出たら、ヒートンを、仮止めの位置から正規の位置に取り付ける。横から、後から引ぱって いる紐をとっても平気な位置に、天井にヒートンを取り付ける。新しいインシュロックタイを使用して、スクリーンを吊しても
う一度距離を確認して、完了。
苦労したけれども、この機械的な位置が出ていないとあとでもっと苦労するから、手を抜かないでしっかりやろう。
ひと休み！ここまで、約１時間ほどで完了。次が、光学的な調教です。
休む前に、いるかの電源を入れておきましょう。いるかさんが落ち着くまで、３０分から１時間かかります。
光学調整その１ CRTコンバー角。緑の目玉はいじらないで、赤と青の目玉を、緑に合わせます。
上のカバー（今は下）を取り外します。リモコンで、緑、赤、青のセンターリングをリセットします。リモコンで、クロスヘアを映し出して、青の目玉を、カバーでふさぎます。（青の目玉を消してしまうと、ブラウン管が冷えてしまうので、カバーで隠します）赤の目玉を固定しているネジを４本ゆるめます（外さないように）。そして、優しく左右に目玉を動かして、緑のパターンに重ねます（横方向だけです）。綺麗に重なりましたら、ネジで固定します。（しめると、ずれるので何回か調整します）同じようにして、青も緑に重ねて、調整終了。
光学調整その２ 目玉のピント合わせ リモコンで、Hパターンを映し出します。ピントがずれて何が映っている変わらないときは、目玉をのぞくとわかります。眩しいから、気をつけてね！ 続く
CRTの極性反転 光学調整が終わったところで、CRTの極性反転をします。今まで、上下左右が逆になっていた物を、きちんと見えるようにします。主電源を切り、コネクターカバーをあけて、説明書通りにコネクターをつなぎ変えて下さい。つなぎ変えたら、カバーをきちんと閉めてから、主電源を入れて下さい。カバーが空いていると、電源が入りません。（あいたままでは、危ないです）電源を入れて、クロスヘアを映し出すと、変なところに映っていると思いますが、いるかさんは、出荷時に床置き１００インチに調整されている物を、天吊りにしたために、調整が大幅にずれたためです。機械的、光学的には、あっていますので、この状態で、電気的調整に入ります。電気的な調整にはいる前に、だいたい緑、赤、青をセンターに合わせて、光学調整を、再確認してみて下さい。
電気的な調整
続く
|
|
