lin lin 特製　映像ケーブルの製作販売


lin linからのお知らせ
新商品発売記念！ 映像ケーブル割引開始
\15,000以上5%off　\30,000以上7%off　\50,000以上10％off

lin linが使用している映像用ケーブルが、安くて、品質がよいので、制作して欲しいという声が多くの方から聞こえてきましたので、思い切って、製作販売をすることにしました。使用するケーブルは、カナレというメーカ製で、放送局などで使用される、業務用の品物です。
製作できる物は、5CFBを使用した物（普通のケーブル）と、V5-5CFBというマルチケーブルを使用した物（5CFB相当のケーブルが、５本組になって入っているもので、色で識別します　赤、緑、青、黄、白）、です。
このケーブルを使用すると、Ｓ接続用に２本、コンポーネント（色差）接続用に３本使用できるので、スマートに接続できます。
コネクターは、RCAとBNCが選べます。
これ以外には、YC分離ケーブル（RCAタイプとBNCタイプ）、Dsub-BNCケーブル、BNCのメスメスコネクタ（延長用）、75Ωのターミネータ（BNC）等も用意できます。
5CFBケーブルでは、液晶式プロジェクターやテレビ（モニタ）太すぎて使用しにくいと言う声が聞こえてきていますので、一回り細い3CFBも取り扱うようにしました。
コンポーネント接続用に３芯のマルチケーブルも用意いたしました！ V3-5CFB V3-3CFB
太さは、5CFB 7.7mm、V5-5CFB 21.1mm、V3-5CFB 17.1mm、3CFB 5.5mm、V5-3CFB 14.2mm、V3-3CFB 11.5mmとなっております。

BNCコネクタ　

RCAコネクタ　　

YC分離ケーブル（RCA、BNC）

プリンストン用Ｄサブケーブル
5CFBケーブルは、高周波特性が優れているので、デジタルケーブルとして使用してもなかなか良いと評判です。


製作仕様

V5-5CFB、V5-3CFB、V3-5CFB、V3-3CFB（マルチケーブル）（どちらか選んで下さい）
皮むき量　モニタ（プロジェクタ）側　　 　cm　　機器側　 　cm
（多く頼まれるのが、モニタ側30cm　機器側　80cm）

モニタ側 機器側
コネクタ コネクタ
ケーブルの色 赤 BNC　RCA BNC　RCA
緑 BNC　RCA BNC　RCA
青 BNC　RCA BNC　RCA
黄 BNC　RCA BNC　RCA
白 BNC　RCA BNC　RCA

BNCまたは、RCAに丸を付けて下さい。
（多く頼まれるのが、モニタ側全てRCA、黄白のみBNC、全てBNC。機器側全てRCA、黄白のみBNC。YC分離ケーブルの仕様による）


5CFB、3CFB（どちらか選んで下さい）（普通のタイプ）
コネクタ　両端BNC　両端RCA　BNCとRCA　（丸を付けて下さい）
色は、６色選べます。（黒、赤、緑、青、黄、白）コンポーネントケーブルに使用しても色別で、接続できます。


YC分離ケーブル（RCAまたは、BNC）　　本　（丸を付けて、本数を書いて下さい。）
（普通は、両端に使用しますので２本必要です。コネクタは、長く延長するケーブルに合わせて下さい）


プリンストンラインダブラー用Dサブコネクタ（もちろん他のDサブ使用の機器にも使用できます）
プリンストン（ＤＶＤＯ）のラインダブラーは、ＤＡコンバーターからバッファーアンプを通さずに直接出力せれております。そのためにケーブルでの信号減衰が問題になる場合が多いと思います。そこで、Dサブ->BNCの短いケーブルを使用して、モニタ（プロジェクター）まで接続すると信号減衰が最小で接続されます。
おすすめは、Dサブ->BNCオス長さ３０cmです。これを使用すれば、プリンストンの性能を最大限に引き出せると思います。
問題としては、操作性が著しく悪くなることです。性能をなるべく落とさずに使い勝手を良くしたいときには、Dサブ->BNCメス長さ３５cmを使用して、マルチケーブルV5-5CFBにて延長することをおすすめいたします。
使用ケーブルはカナレの映像ケーブルV5-1.5C、BNCコネクタはカナレの７５Ωを使用しておりますので、インピーダンスマッチングは、問題になりません。


RCAとBNCの違いについて。
業務用では、BNCが多く使われています。民生用では、RCAが多く使われております。
BNCは、ロックが付いていて、コネクタを回さないと外すことが出来ません。
性能的には、BNCが上ですが、ビデオ信号では、変わりは、あまりないです。
価格的には、コネクタは、RCAが、多少高い程度ですが、YC分離ケーブルは、BNCがRCAの２倍程度しますので、トータル、RCAの方が安いです。


不明点は、メールで、お尋ね下さい。

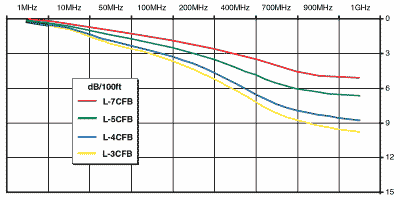

5C-FB (3CFB)の特徴


カナレのコネクタの特徴

BNC、RCA共に、インピーダンスの管理がしっかりしている。通常BNCコネクタは、50Ωですが、カナレは、映像用に75Ωで製作してあります。また、RCAは、インピーダンス管理という点では、規定がないので、通常高周波信号には、適していないのですが、ここでもカナレは、75Ωのコネクタを製作しております。
ケーブルとの接合は、はんだ付けとネジの締め付けが多いのですが、信頼性の高い圧着接続としています。そのために、経年変化が少なくてすみます。
中心コンタクトピンは、金メッキしてあり、接触信頼性も高くなっております。




参考価格
全て受注生産です。
納期は、入金確認後１－２日で発送できると思います。

他にも多数製作できます。連絡してみて下さい。

lin linから緊急連絡

メールサーバー不調のためメールの配信されていない物があるようです。
メールを送ったのに返事か来ない方は、恐れ入りますがlinlin@linlin.toまで再送してください。
